近年來，雷達液位計以其液位測量死區小、連續測量精度高、受介質特性影響小、測量范圍大、耐高溫高壓能力強和采用非接觸式測量方式等優點，在化工行業得到廣泛的推廣和應用。

雷達液位計測量原理

雷達液位計的測量原理是通過電磁波的直線傳播特性測量周?chē)臻g的凈空距離，即被測物體距離雷達的直線空間距離，具體到工業生產中就是液體的液面到雷達天線的空高。通過對雷達液位計組態可設定雷達天線到容器底部的垂直距離，根據已經測得的液面空高就可計算出液體的液位高度。

雷達液位計的構造

不同廠商所生產的雷達液位計形式各異，但總體的部件大體是一致的，其主要包括電路部分（雷達波發生器、信號檢測、信號處理），天線及接收器和安裝附件表體三大部分。根據天線的不同，雷達液位計可分為導波雷達和普通雷達兩大類型。

導波雷達液位計

導波雷達是在電磁波發射器的下方安裝了一個金屬導波體，讓高頻的無線電波沿著金屬體垂直向下傳播，當電磁波碰到被測物質的液面時，電磁波會在接觸面反射，沿著波導體垂直的返回到雷達液位計天線內部的接收器中，然后處理電路進行分析計算，得出被測液體的液面高度。根據金屬導波體的不同，導波雷達又分為纜式和桿式兩大類。

纜式導波雷達的導波體為一個柔性的不銹鋼金屬繩，其末端栓一金屬重物，以保證金屬繩在被測液體中垂直的伸入到容器底部，防止金屬繩在使用中漂浮擺動而彎曲。這樣結構的雷達液位計主要用于底下罐、零位罐等地面以下的液位測量中。

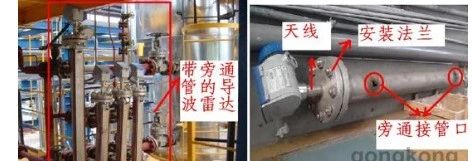

一般現場使用的導波雷達如圖所示：

桿式導波雷達的波導體根據導波桿及天線的不同又分為很多種，有金屬桿式的導波雷達，有通過金屬管的喇叭天線式的導波雷達，有帶有旁通測量筒的導波雷達。這些導波雷達主要用于高出地面的儲罐液位測量或生產設備塔器儲罐可以側裝旁通管的液位測量。

普通雷達液位計

普通雷達液位計的天線，只是一個電磁波的發射接受裝置，其電磁波發射后通過氣相自由傳播，由于雷達液位計電磁波為高頻的微波信號發散傳播性差，而且被測液體距離雷達液位計的高度小，其電磁波傳播過程可看成垂直傳播，因此這種雷達液位計滿足液位測距要求。相對于導波雷達少了導波體節省費用方便安裝，在儲罐等較高液位測量中得到大量的應用。

根據天線的不同生產廠商制作了不同型號的雷達液位計，以適應不同工況環境。廠里使用的普通雷達液位計的天線有喇叭口、水滴形（防液體揮發凝結）、偏心型（防多重反射電磁波干擾）、寬口喇叭口（防氣相介質衰減電磁波）四種類型。

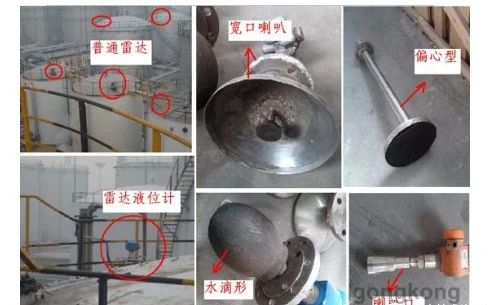

普通雷達液位計主要用在儲罐液位檢測中，現場安裝及天線如圖：

由于被測對象比較復雜，受高溫高壓高腐蝕，還有泡沫、攪拌、蒸汽等諸多原因的嚴重破壞，雷達液位計頻繁出現故障，儀表維護量大，嚴重影響了生產裝置。因此，了解雷達液位計日常故障問題及其處理方法，就變得很有必要。為大家整理了雷達液位計的故障問題處理方法，希望能對大家有所幫助。

檢查供電是否正常

如果生產現場發現雷達液位計在液位升到一定值后變化非常緩慢，應該立即檢查雷達液位計的供電情況是否正常，相關工作人員也要在日常的維護中，詳細檢查雷達液位計的通電情況，通電后有無正常輸出。液位變化緩慢或者根本沒有變化，需要在*一時間檢查設備的保險絲是否燒壞，如果并無電流輸出，則基本可以判斷是儀表出現問題，應視情況更換或者維修。此外，應該在儀表安裝調試的環節加強管理，防止儀表參數設置不準確而影響生產。相關工作人員也需要加強日常的維護工作，定期的進行停運檢修，從而保證雷達液位計儀表的正常運行。

檢查通訊設備是否正常

一旦發現通訊設備不正常，可以通過安裝雷達調試軟件，讀取雷達的組態數據，監控雷達傳感器的狀態。主要檢查雷達傳感器能夠準確的判斷反射回波與假回波的區別，反射波的強度是否達到預定的標準，如果上述測試沒有問題，則需要檢查其他的電子元件，如果判斷出雷達液位計的通訊單元出現損壞，則需要視情況更換元件，從而保證雷達液位計的通訊正常。相關工作人員在日常的維護工作中，也應該加強對雷達液位計的通訊情況的檢查，可以用雷達調試軟件接入信號線，利用調節器對雷達液位計的通訊設備進行維護。

使用溫度

為了使雷達液位計正常測量，應該保證雷達液位計的內部溫度低于50℃。一般來說，雷達液位計都應用于測量高溫的介質。因此，雷達液位計的外殼都用具有耐熱性能較強的材料制成，因此一般情況下雷達液位計的內部都不會超過50℃，如果內部電子元件超過這個數值，切不可用冰水進行降溫冷卻，冰水不僅不會起到降溫冷卻的作用，甚至?xí)估走_(dá)液位計癱瘓。可以用紫銅管子吹入少量的風到雷達的表頭，科學的降低雷達液位計的內部溫度。

顯示值不準確

顯示值不準確是雷達液位計常出現的問題，導致顯示值不準確的成因，可能是初始設置的對比度不合適，或者因?yàn)轱@示模塊的插件連接不正確，相關工作人員應該盡量避免這個問題，一旦發現顯示值不可見，應該對雷達液位計的初始設置進行檢查，并檢查顯示模塊插件的連接是否正常，如果這兩項均顯示正常，則需要深入的檢查雷達液位計的輸出電流是否正常，如果輸出電流大于22mA，則可以判斷是雷達液位計的顯示模塊出現了故障，需要進行及時的更換。如果輸出電流小于3.5mA，可以判斷是雷達液位計的電子模塊出現了故障，需要及時的更換雷達液位計的電子模塊。

系統顯示錯誤信息

雷達液位計的系統時常顯示錯誤信息，一般導致這種故障的原因在于數據存儲結束前切斷了電源，需要進行校驗復位并重新標定。若校驗復位并重新標定后依然發出警報，則需要更換雷達液位計的電子模塊。

天線沾污、結晶

對待輕污油罐出現故障時，應*先考慮天線沾污、結晶的可能性，處理方法是，斷電后，佩戴合適的防護器具，拆下雷達傾斜放下，用抹布擦去污物或結晶，不要讓天線彎曲受損，注意輕拿輕放，切忌鐵器刮擦，以免破壞到天線表皮。

漫反射

若出現液位較低或無液位時，*大的原因可能是測試容器底部有支架、管道 ，或者在工藝過程中產生了蒸汽，對雷達波形成漫反射而導致液位失靈，此時，可等到工藝液位正常后，重啟一下會自動恢復。而因蒸汽造成的漫反射，則等溫度正常后就會自動恢復。
